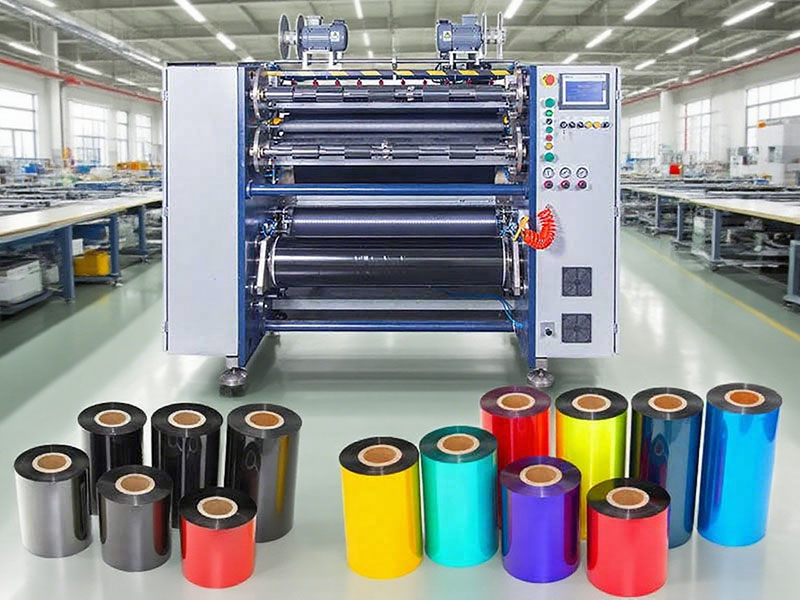

La voie vers l'efficacité et la stabilité des machines à refendre les rubans : une analyse de fiabilité complète, des principes fondamentaux au processus final

Derrière la production d'étiquettes à code-barres, la gestion logistique et le secteur du commerce de détail se cache un équipement essentiel qui assure discrètement le bon fonctionnement de l'ensemble du système : la refendeuse de rubans. Cet appareil, d'apparence simple, a pour mission cruciale de découper avec précision de larges rubans originaux en produits de largeurs spécifiques. La qualité de son fonctionnement influe directement sur l'efficacité opérationnelle, la qualité d'impression et la fiabilité du produit final des imprimantes en aval. Alors, comment une refendeuse de rubans performante garantit-elle un fonctionnement efficace et stable ? Sur quelles technologies repose sa fiabilité ?

1. La précision est essentielle : la recherche ultime de la structure mécanique et du système de transmission

Les machines à refendre performantes et stables reposent avant tout sur une base mécanique robuste. Le bâti, d'une grande rigidité, constitue la première barrière contre les vibrations et garantit une précision durable. Fabriqué en fonte de haute qualité ou en alliages spéciaux, il bénéficie d'une conception optimisée par analyse par éléments finis afin de minimiser les déformations lors d'un fonctionnement à grande vitesse.

La broche de précision est l'élément central de la machine à refendre. Son faux-rond radial doit généralement être contrôlé au micron près, ce qui exige des roulements à contact oblique de haute précision avec force de précharge réglable et correction d'équilibrage dynamique afin de garantir un fonctionnement fluide aux vitesses de la ligne de refendage de 300 à 800 m/min. Le système de transmission a évolué, passant d'une transmission par engrenages traditionnelle à un servomoteur à entraînement direct, éliminant ainsi le jeu et la déformation élastique dans la liaison de transmission intermédiaire et permettant une transmission de couple plus directe et un contrôle synchrone plus précis.

Le système de contrôle de tension est essentiel au processus de refendage. Ce système performant utilise un contrôle de tension en boucle fermée à plusieurs étapes, depuis le déroulement jusqu'à l'enroulement, en passant par la transition, et assure un maintien constant de la tension avec une précision millimétrique grâce à un embrayage à poudre magnétique haute réactivité et un servomoteur équipé d'un capteur de tension. Des algorithmes adaptatifs ajustent le couple en temps réel en fonction des variations du diamètre des rouleaux, garantissant ainsi une transition fluide entre les courbes de tension des rouleaux pleins et vides et évitant le froissement, la rupture ou le relâchement du ruban.

2. L'intelligence comme âme : l'autonomisation par la sagesse des systèmes de contrôle et des algorithmes

L'efficacité des machines modernes de refendage de rubans est indissociable de l'intégration poussée de systèmes de contrôle intelligents. Basé sur un automate programmable ou un PC industriel, le système de contrôle intègre des modules de commande de mouvement, d'algorithme de tension, d'interface homme-machine et de gestion des données.

Le système intelligent de sélection d'outils permet un réglage rapide de la largeur de refente et de la position de l'outil via l'écran tactile. Le porte-outil servo-motorisé se positionne automatiquement avec une précision de ±0,05 mm, réduisant ainsi le temps de changement de dimension de plusieurs heures à quelques minutes par rapport aux réglages manuels traditionnels. L'intégration de systèmes d'inspection visuelle constitue une avancée majeure. Des caméras industrielles contrôlent en temps réel la qualité des bords de refente, détectent les défauts mineurs (tels qu'un revêtement irrégulier ou la présence de corps étrangers) et marquent ou éliminent automatiquement les zones défectueuses, transformant ainsi le contrôle qualité des vérifications ponctuelles a posteriori en inspections complètes en ligne.

Les systèmes de maintenance préventive améliorent considérablement la disponibilité des équipements en surveillant en permanence les paramètres clés (tels que le spectre de vibration de la broche, les harmoniques du courant du moteur, la température des roulements), en utilisant l'analyse de données massives pour prédire les défauts potentiels et en fournissant une alerte précoce avant que les performances de l'équipement ne déclinent.

3. Procédé rythmé par l'impulsion : le procédé de refendage est parfaitement adapté à l'adaptabilité du matériau.

Un refendage efficace et stable doit être parfaitement adapté aux caractéristiques du matériau du ruban. Les rubans sont généralement composés d'un substrat en film polyester et d'un revêtement par transfert thermique (à base de cire, hybride ou de résine), et leurs propriétés physiques (module d'élasticité, coefficient de frottement, fragilité) varient considérablement selon les formulations.

Pour différents matériaux, le processus de refendage doit être finement ajusté. Le choix de la lame est particulièrement crucial : pour les rubans à base de cire, sujets aux débris, il convient d’utiliser des lames nano-revêtues afin de réduire l’adhérence ; pour les rubans à base de résine haute résistance, un outil plus dur est nécessaire. Un réglage précis de l’angle de refendage (généralement entre 20 et 30°) optimise la qualité du profil et réduit les bavures. Le contrôle précis de la pression d’enroulement et de la conicité évite les défauts tels que l’effet « chrysanthème » du noyau ou le chevauchement des bords de la couche extérieure.

La stabilité environnementale est également un facteur important de fiabilité. Les ateliers à température et humidité constantes (par exemple, 23 ± 2 °C, 50 ± 5 % HR) permettent de limiter la dilatation et la contraction des matériaux dues aux variations de température et d'humidité, garantissant ainsi la constance des dimensions de refendage sur le long terme. Le système standard d'élimination électrostatique évite l'adsorption de poussière et l'adhérence des matériaux.

4. Basé sur la fiabilité : vérification de la conception et gestion du cycle de vie complet

La fiabilité ne se teste pas, elle se conçoit. Les meilleurs fabricants de machines à refendre suivent un processus de conception rigoureux en matière de fiabilité : de l’AMDEC (analyse des modes de défaillance et de leurs effets) à l’identification des points de risque potentiels, en passant par les essais de durée de vie accélérés pour simuler des années d’usure, jusqu’aux essais de durée de vie accélérés à haute intensité (HALT) pour déterminer les limites de conception.

Lors du choix des composants clés, bien que le coût des roulements, des rails de guidage et des servomoteurs de marques de renommée internationale soit plus élevé, leur durée de vie et la précision qu'ils offrent sont nettement supérieures à celles des composants ordinaires. La conception modulaire facilite non seulement le remplacement et la maintenance rapides, mais réduit également l'impact des défauts locaux sur l'ensemble de la machine grâce à l'isolation fonctionnelle.

La gestion complète des données de cycle de vie devient la nouvelle norme. Chaque appareil possède une identité numérique unique qui enregistre l'intégralité du cycle de vie des données, de l'assemblage à la maintenance, en passant par la mise en service et l'exploitation. Ces données servent non seulement à optimiser les conceptions ultérieures, mais aussi à fournir aux utilisateurs des recommandations de maintenance personnalisées en fonction de leur consommation réelle.

Conclusion : Définir l’avenir en trouvant un équilibre entre précision et efficacité

L'efficacité et la stabilité de la machine à refendre les rubans résultent d'une intégration poussée de la précision mécanique, du contrôle intelligent, des matériaux de traitement et de l'ingénierie de la fiabilité. Il ne s'agit plus d'une simple machine de découpe, mais d'une unité de production intelligente qui combine science des matériaux, mécanique de précision, contrôle automatique et technologies de l'Internet industriel des objets.

Avec l'avènement de l'Industrie 4.0, la future machine de refendage de rubans évoluera vers un système « adaptatif, auto-optimisé et auto-entretenu ». Grâce à une modélisation plus poussée des mécanismes de processus, une base de données de matériaux plus riche et des capacités de calcul en périphérie plus performantes, l'équipement sera capable d'identifier automatiquement les différences entre les lots de matériaux et d'ajuster les paramètres afin de maintenir une production optimale et stable malgré les variations.

Pour les utilisateurs, choisir une machine à refendre les rubans efficace et stable ne se résume pas à l'achat d'un équipement, mais implique également la mise en place d'une logique de production qui puisse résister à l'épreuve du temps, tout en recherchant l'efficacité de la découpe, en respectant l'engagement envers la qualité de chaque millimètre de ruban, dans l'équilibre entre vitesse et précision, définissant ainsi un avenir clair et fiable dans le monde des codes-barres.
