Trop de poussière ? La machine à refendre les films PET est la solution idéale pour éliminer l'électricité statique et traiter les copeaux.

Dans la transformation des films PET (films polyester), le refendage est une étape cruciale pour convertir les bobines mères larges en produits finis aux spécifications précises. Cependant, la quasi-totalité des opérateurs de refendage sont confrontés à un problème récurrent : la poussière, l’électricité statique et l’accumulation de copeaux.

Il ne s'agit pas seulement d'une question d'aspect. Une quantité excessive de poussière et de copeaux peut entraîner des irrégularités dans la surface du produit, des taches blanches lors des impressions ou de l'aluminisation ultérieures, des faces d'enroulement irrégulières, et même, dans les cas les plus graves, des rayures sur la surface du film, ce qui génère une quantité importante de rebuts.

Cet article analysera en profondeur les causes de la poussière et de l'électricité statique lors du découpage de films PET et proposera un plan de traitement complet allant de « l'élimination passive » à « la suppression active ».

1. Pourquoi le découpage des films PET produit-il de la « poussière » ?

Beaucoup de gens pensent à tort que ce qui est coupé par le couteau à fendre est de la « poussière », mais en réalité, cela se divise principalement en deux catégories :

1. Copeaux (Poussière)Il s'agit de minuscules particules de plastique produites par l'outil de découpe lors de la coupe du film. Le film PET est lisse, mais il contient des agents antiadhésifs (agents d'ouverture) comme la silice. Lors de la découpe, la force de cisaillement de l'outil peut entraîner le détachement de traces de matière. La quantité de copeaux augmente considérablement, notamment lors de la découpe de bandes étroites (disques).

2. Poussières environnementalesLa poussière initialement présente dans l'air est adsorbée à la surface du film grâce à l'électricité statique.

2. Les principaux points douloureux du processus d'incision

Dans le processus de refendage à grande vitesse (généralement de 100 m/min à 400 m/min), il existe trois principaux problèmes techniques :

Problème n° 1 : Interférences électrostatiques

Le film PET est un isolant à très haute résistance. Lors du déroulement, de l'enroulement et de la séparation par friction à grande vitesse des rouleaux, des tensions statiques extrêmement élevées (de l'ordre de milliers à plusieurs dizaines de milliers de volts) sont générées.

• Conséquences:Les opérateurs sont exposés à des risques de choc électrique, d'adsorption de film sur l'équipement, de déviation, d'enroulement et de glissement, provoquant des plis, voire un incendie ou une panne du système de commande électronique.

Point faible n° 2 : fixation de la puce

Une fois produites, les puces se dispersent dans l'air. Grâce à la force d'adsorption de l'électricité électrostatique, ces particules adhèrent fermement à la surface du film.

• Conséquences:Lors du post-traitement (par exemple, l'aluminisation), ces particules se détachent pour former des « yeux de poisson » ou des trous d'épingle ; si elles sont utilisées pour les films de condensateurs, cela peut entraîner une diminution de la tension de claquage.

Point faible n° 3 : Accumulation de poussière

Les copeaux et la poussière se mélangent et s'accumulent dans les rainures des outils, sur les galets de guidage et sur les tables. Le nettoyage nécessite des arrêts fréquents, ce qui nuit gravement à la productivité.

3. Solutions systématiques : de « l’élimination » à la « prévention »

Pour résoudre complètement ce problème, il n'est pas possible de se fier à un seul appareil, mais de mettre en place un système actif de suppression et d'élimination physique de la poussière.

1. Solution efficace d'élimination de l'électricité statique (élimination de l'adsorption)

L'électricité statique étant la principale cause de l'adsorption de la poussière, il est d'abord nécessaire de la neutraliser.

• Éliminateur d'électricité statique actif (bâtonnet ionique) :

◦ Position d'installationUne tige ionique longue portée doit être installée immédiatement après le déroulement et le bobinage afin de neutraliser l'électricité statique accumulée par la bobine mère en raison d'un stockage à long terme ; elle doit également être installée avant le bobinage afin d'empêcher l'air et la poussière de pénétrer dans le bobinage.

◦ Type recommandéPour le découpage à grande vitesse du PET, il est recommandé d'utiliser des barres ioniques CC/CA pulsées, qui présentent une efficacité de dissipation de puissance plus élevée, aucune sensation d'impact et sont moins susceptibles de générer des étincelles que les barres CA à fréquence industrielle ordinaire.

• Balais électrostatiques de contact (balais en cuivre/fibre de carbone) :

◦ Avant que le film ne pénètre dans l'arbre de l'outil, une brosse conductrice mise à la terre est installée pour extraire directement une partie de l'électricité statique en complément de la tige ionique.

2. Contrôle des sources : Optimisation des outils de refendage et des rainures d'outils

La quantité de copeaux produits est directement liée au tranchant de l'outil et à l'ajustement de la rainure.

• Gestion des outils :

◦ Amélioration matérielleUtilisez des plaquettes en carbure ultra-fines pour conserver un tranchant durable. Les lames émoussées peuvent arracher les copeaux au lieu de les couper, ce qui augmente considérablement leur volume.

◦ Réglage de l'angle: Ajustez l'angle d'insertion en fonction de l'épaisseur du film, en veillant à un « glissement » plutôt qu'à une « compression ».

• Optimisation du roulement de la course de l'outil :

◦ Rainures en spirale :Les rainures droites traditionnelles sont sujettes à l'encrassement par la poussière, ce qui provoque le décalage des bords du film. L'utilisation de rouleaux à rainures hélicoïdales permet de guider les copeaux à évacuer le long de la spirale pendant la rotation, réduisant ainsi leur accumulation.

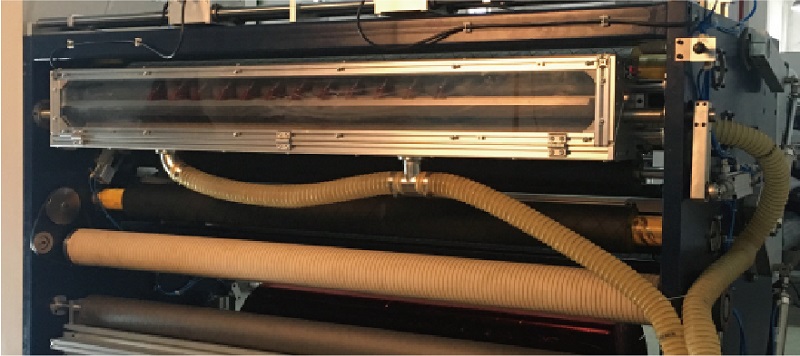

◦ Fente d'adsorption sous vide :Pour les films ultra-minces ou les exigences de propreté élevées, des rouleaux à fentes sous vide avec connexions micro-perforées ou rainurées peuvent être utilisés pour aspirer les copeaux pendant la rotation.

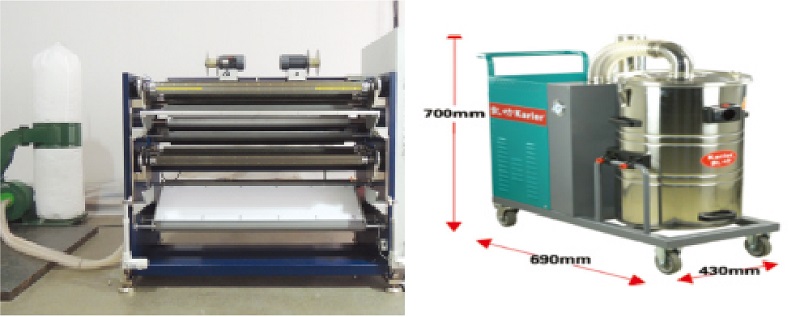

3. Arme principale : système de collecte de poussière et de copeaux en ligne

Il s'agit de la partie « visible » de l'effet. Il est nécessaire de dimensionner le conduit d'aspiration en fonction de la largeur de l'équipement.

• Conception de buse à double face :

◦ Type d'aspiration :S'adapte parfaitement au-dessus de la tête de coupe pour aspirer les copeaux flottants.

◦ Aspiration vers le bas/sur le côté :aligner le point de contact entre le rouleau du canal de coupe et le film afin d'aspirer directement les particules qui viennent d'être générées et qui n'ont pas été réadsorbées par l'électricité statique.

• Ventilateurs haute pression et filtration :

◦ Des ventilateurs moyenne/haute pression sont utilisés pour garantir que chaque entrée d'air bénéficie d'une pression négative suffisante (une vitesse de vent supérieure à 25 m/s est recommandée).

◦ L'extrémité arrière est équipée d'un boîtier de collecte de poussière ou d'un dépoussiéreur à cartouche filtrante à impulsions pour empêcher le rejet secondaire de poussière dans l'environnement de l'atelier.

4. Moyens auxiliaires : rouleau de nettoyage et rouleau à poussière collante

Pour les poussières tenaces qui subsistent après le traitement ci-dessus, un niveau final peut être défini avant l'entrée dans l'enroulement.

• PrincipeLe rouleau adhésif dépoussiérant (semblable à un ruban adhésif surdimensionné) en polymère spécial est en contact avec la surface du film et absorbe la poussière résiduelle par adhérence. Il est généralement utilisé avec un rouleau de décollage pour transférer les saletés accumulées sur sa surface vers le rouleau de décollage, permettant ainsi un nettoyage automatique.

• NoteLa pression de contact doit être contrôlée afin d'éviter que le film ne s'étire, ne se déforme ou ne s'indente.

4. Exemple de schéma (processus recommandé)

Pour rendre le schéma plus intuitif, une machine de découpe de films PET de haute précision typique devrait avoir la configuration suivante :

1. Unité de déroulement :Installer une tige d'air ionique haute puissance + une brosse antistatique de contact.

2. Premier point d'élimination des poussières (élimination des poussières grossières) :Avant d'introduire le premier rouleau de guidage, installez un conduit d'aspiration pour absorber la majeure partie de la poussière de déroulement.

3. Unité de refendage (zone centrale) :

◦ L'avant et l'arrière du porte-outil sont équipés d'orifices d'aspiration latéraux.

◦ Dispositif de balayage à brosse + orifice d'aspiration inférieur installé sur le dessous du rouleau rainuré.

4. Aplatissement et transport :Installer des tiges ioniques pour empêcher la poussière de se déposer sur le film par frottement secondaire causé par les rouleaux d'adsorption électrostatique.

5. Unité de nettoyage final (avant rebobinage) :

◦ Configurer une paire de rouleaux à poussière collants (contact haut/bas).

◦ Réinstallez la tige ionique pour éliminer complètement l'électricité statique et assurez-vous que l'enroulement est propre.

5. Conclusion

Dans le domaine de l'emballage, des écrans photoélectriques ou des matériaux pour les énergies nouvelles, la propreté est devenue un indicateur essentiel de la qualité des produits. Face au problème de l'accumulation excessive de poussière, un simple nettoyage ne fait que masquer le problème et non le résoudre.

Une solution de traitement efficace pour le découpage des films PET doit suivre la logique suivante : « neutralisation d'abord, puis adsorption, puis collecte » :

• L’élimination de l’électricité statique est le principe physique permettant de résoudre le problème de l’adsorption de la poussière ;

• Les outils optimisés réduisent la production de poussière à la source ;

• L’adsorption sous vide est le moyen physique d’éliminer les particules de poussière.

Grâce à cette gestion globale, il est possible d'améliorer considérablement la propreté de l'atelier de refendage, d'accroître le rendement de production et de réduire les réclamations clients. Si votre machine à refendre se contente actuellement d'essuyer les lames avec un chiffon ou laisse la poussière se disperser, il est temps d'envisager la modernisation de votre système d'aspiration des poussières.
